Кратко упутство за коришћење Pasco Capstone софтвера
1. Иницијализација сензора

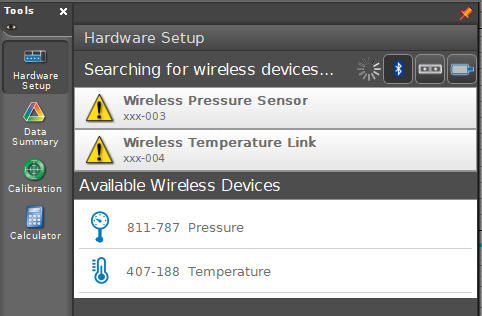

За успостављање бежичне конекције сензора са програмском апликацијом потребно је сачекати да се у оквиру менија Tools/Hardware Setup препознају сензори у домету, а затим притиском на поље одговарајућег сензора започети процес иницијализације. Сензорске јединице су идентификоване шестоцифреним бројем у формату ххх-ххх. Приликом избора сензора потребно је из листе препознатих сензора изабрати оне који имају одговарајући идентификациони број. (слика 1а – пример препознавања сензора притиска са идентификационим бројем 811-787 и температуре са бројем 407–188)
Слика 1а Идентификација сензора

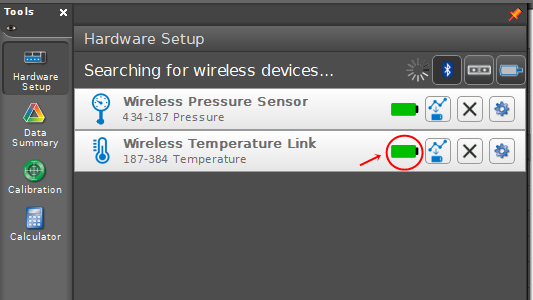

Процес иницијализације је завршен и сензор је конектован када се поред сензора појави зелена батерија. (слика 1б – пример иницијализације сензора притиска са идентификационим бројем 811-787 и сензора температуре са бројем 407–188)
Слика 1б Иницијализација сензора
2. Дефинисање референтне мерне вредности
Дефинисање референтне мерне вредности за сензорe који мере релативне вредности (као што је сензор притиска) могуће је извршити притиском на поље Zero Sensor Now које се налази у менију Controls. Обратити пажњу да у тренутку сетовања референтне мерне вредности буду успостављени референтни мерни услови.
Слика 2а Подешавање референте мерне вредности

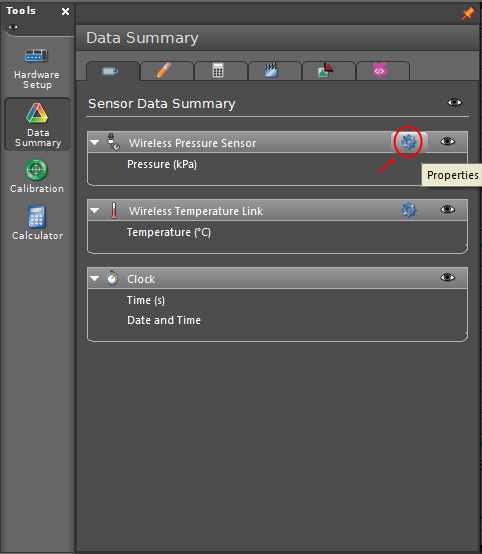

Алтернативно, референтну мерну вредност је могуће подесити у оквиру опције подешавања сензора Tools/Data Summary/Properties.
Слика 2б Опција Properties у оквиру Data Summary

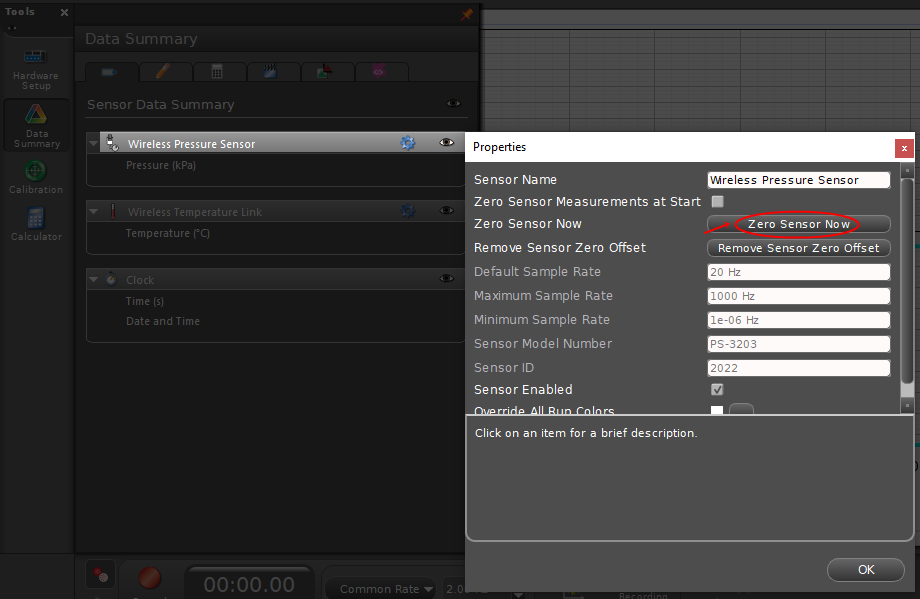

Кликом на Properties отвара се нови мени, потребно је изабрати Zero Sensor Now и ok.
Слика 2в Опција Properties и подешавање референтне мерне вредности
3. Подешавање параметара мерног процеса
Подешавања параметара мерног процеса и покретање/заустављање аквизиције мерних података извршава се у менију Controls.

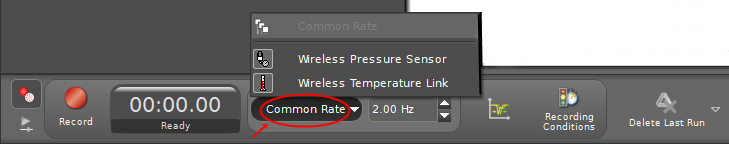

Common rate омогућава једновремену аквизицију података са свих иницијализованих сензора.
Sample rate омогућава подешавање фреквенције аквизиције од 2 до 200 Hz.
Common rate и Sample Rate су предефинисани за сваку вежбу и није их потребно мењати.
Слика 3а Опција Common rate – избор сензора
Слика 3б Опција Sample rate – подешавање фреквенције
Record/Stop је поље за покретање и заустављање аквизиције и снимања мерних података у реалном времену. Снимљенe мерне вредности су именоване са Run #1, Run #2, и тако редом.

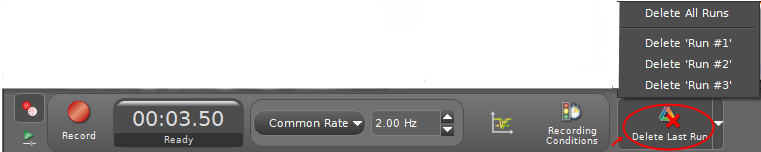

Delete Last Run омогућава брисање последњег снимљеног мерног поступка или свих (опционо).
Слика 3в Опција Delete last Run – брисање мерног поступка
4.Oзначавање координата на графику и очитавање мерених вредности

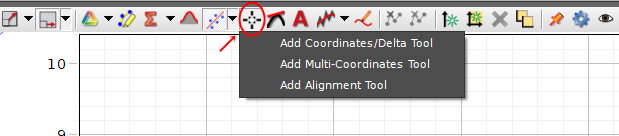

Означавањем координата на графику помоћу опције Add coordinates (Add Coordinates/Delta Tool) током и по завршетку мерног поступка могуће је очитати мерене вредности директно са графика.
Слика 4а Опција Add coordinates tool са понуђеним могућностима
Координате је могуће означити и кликом на графички приказ, а затим избором опције за очитавање мерене вредности.
Слика 4б Означавање координата на графичком приказу
5. Подешавање опсега на графичком приказу
Опсег вредности на графичком приказу могуће је подесити десним кликом миша на одговарајућу осу и избором опције Axis Properties у приказаном менију.

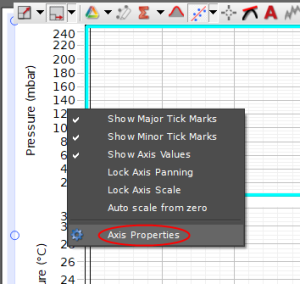

Слика 5а Axis Properties

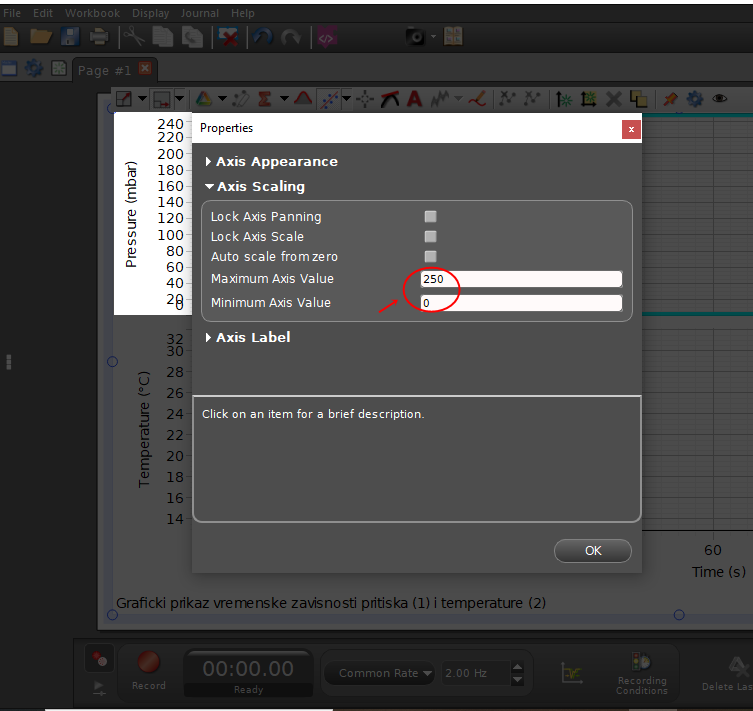

У оквиру опције Axis Properties потребно је изабрати Axis scaling и потом унети максималну и минималну вредност у предвиђена поља.
Слика 5б Опција Axis scaling – подешавање максималне и минималне вредности на графику
Аутоматско подешавање опсега на основу мерних вредности могуће је избором опције Scale axes to show all data.
Слика 5в Аутоматско подешавање опсега и поље Scale axes to show all data
6. Фитовање мерених вредности

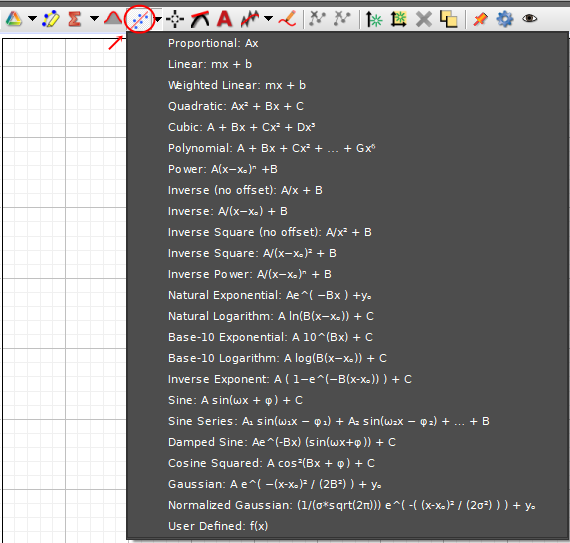

Мерене вредности се могу фитовати на предефинисане функције (linear, inverse, polynomial, quadratics…) или на функцију чији је облик могуће задати (User defined) избором кроз опцију Apply selected curve fits to active data /select curve fits to be displayed.
Пре избора фитинг функције потребно је селектовати опсег мерних података на које се примењује фитовање.
Слика 6 Опција Apply selected curve fits to active data /select curve fits to be displayed
7. Избор и преглед сачуваних мерних поступака

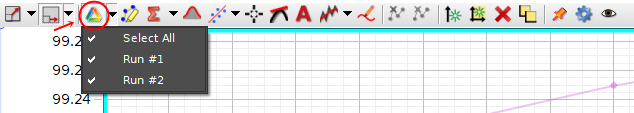

Опцијом за избор и преглед сачуваних мерних поступака омогућен је приказ снимљених резултата. Избором било ког снимљеног мерног поступка или свих опционо, приказују се одговарајући графици зависности са мерним подацима.
Слика 7 Опција за избор и преглед снимљеног мерног поступка
8. Затварање програмске апликације

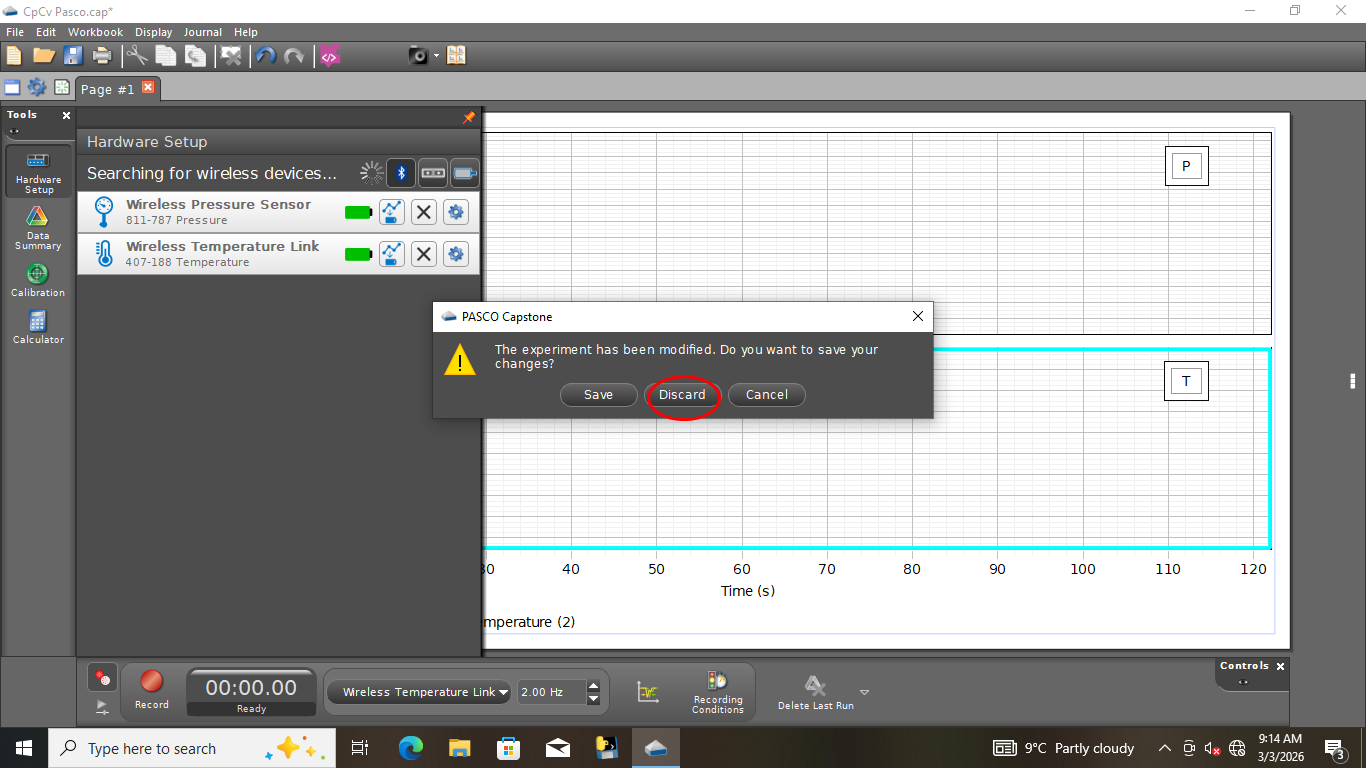

На крају експеримента, по завршетку комплетног мерног процеса и након очитавања резултата, потребно је кликнути на Discard, да би документ остао сачуван у својој почетној верзији.
Слика 8 Discard
